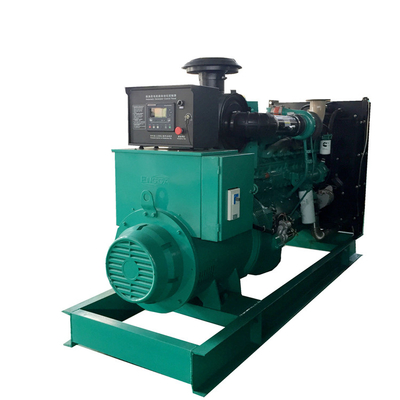

Máy phát điện Diesel SHX 500kva Bộ máy phát điện Diesel công suất dự phòng 3 pha 550kva

Cấu hình tiêu chuẩn of Bộ máy phát điện Diesel chạy bằng Động cơ Cummins:

1) Động cơ Cummins

2) Máy phát điện Stamford (Marathon, Mecc Alte, thương hiệu Wattek cho tùy chọn)

3) Bảng điều khiển Deepsea DSE6020

4) Bộ ngắt mạch Chint

5) Thùng nhiên liệu cơ bản 8 giờ làm việc (đối với máy phát điện ≤ 650kVA chính, chỉ Khung cơ sở cho các kiểu máy khác)

6) Hệ thống gắn chống rung

7) Pin, bộ sạc pin và công tắc cách ly pin

8) Bộ giảm thanh công nghiệp và ống xả mềm

Phạm vi cung cấp máy phát điện diesel 500kva

1. ĐỘNG CƠ DIESEL

1.1 Động cơ bao gồm xi lanh kiểu ướt, buồng đốt phun trực tiếp, bộ tăng áp xả, làm mát bằng nước, bộ điều tốc điện tử, v.v.

1.2 Hệ thống nhiên liệu, bao gồm, bơm nhiên liệu, bộ lọc hoặc bộ lọc, v.v.

1.3 Hệ thống hút và xả không khí, bao gồm bộ lọc không khí, bộ giảm thanh khí thải, bên dưới, tất cả các đường ống nạp và xả, hệ thống cáp, thiết bị, van và các thiết lập, v.v.

1.4 Hệ thống làm mát, bao gồm bộ tản nhiệt với báo động và chỉ báo mực nước, công tắc ổn nhiệt, bộ gia nhiệt ổn định, quạt gắn trên trục động cơ, tất cả các đường ống kết nối, cáp, thiết bị, van và cài đặt, v.v.

1.5 Hệ thống bôi trơn bao gồm máy bơm, bể chứa dầu, bộ lọc dầu và bộ lọc, tất cả các đường ống kết nối với nhau, dụng cụ, van và các thiết lập, v.v.

1.6 Hệ thống khởi động, bao gồm 2 bộ pin, một bộ sạc AC, và đường ống kết nối, cáp, thiết bị, van và các thiết lập, v.v.

2. MÁY PHÁT ĐIỆN ĐỒNG BỘ AC

2.1 Máy phát điện, bao gồm máy kích từ, bộ chỉnh lưu, AVR, quạt gắn trên trục nếu được yêu cầu.

2.2 Tất cả các đường ống kết nối, cáp, thiết bị, van và các thiết lập, v.v.

3. KHỚP NỐI VÀ BẢO VỆ

3.1 Khớp nối

3.2 Bảo vệ khớp nối

4. BẢNG ĐIỀU KHIỂN

4.1 Bảng điều khiển tự động cục bộ

5. BASEPLATE

5.1 Tấm đế chung

6. TÀI LIỆU

6.1 Sổ tay hướng dẫn lắp đặt bộ máy phát điện

6.2 Sổ tay hướng dẫn vận hành và bảo trì tổ máy phát điện

6.3 Hướng dẫn sử dụng Bảng điều khiển Bộ máy phát

6.4 Hướng dẫn sử dụng động cơ và Tệp chất lượng

6.5 Tệp chất lượng và hướng dẫn sử dụng máy phát điện

6.6 Báo cáo thử nghiệm chấp nhận của nhà máy

6.7 Bản vẽ và sơ đồ tương đối

Bảng điều khiển song song

Bảng điều khiển song song cho phép hai hoặc nhiều tổ máy phát điện, hoặc tổ máy phát điện và nguồn điện song song cung cấp điện cho các tải.Hộp bảng điều khiển song song là cấu trúc GGD có điều khiển bằng tay, bán tự động và tự động.

Bảng điều khiển song song bằng tay: Người vận hành phân tích và tạo tín hiệu làm việc song song dựa trên chỉ báo trong hộp bảng điều khiển song song đến các tổ máy phát song song.

Với bảng điều khiển song song, nguồn điện có thể được điều khiển linh hoạt tùy theo nhu cầu sử dụng điện.
